Edimax BR-6104K Wszystkie

Witam!

W dzisiejszym fantastycznym wpisie opiszę jak skompilować i zainstalować linuksa na komputerze, którego nazwę wymieniłem w tytule!

Jako, że ADM5120P nie jest najbardziej typowym procesorem w komputerach biurkowych dystrybucja linuksa też nie będzie typowa, użyjemy mianowicie OpenWrt!

OpenWrt to dystrybucja przeznaczona specjalnie dla „małych” komputerów, głównie routerów i innego dziadostwa. Lista obsługiwanego sprzętu znajduje się tutaj:

http://wiki.openwrt.org/TableOfHardware

Acha, teraz muszę zaznaczyć, że opis instalacji i konfiguracji, kompilacji czy czego tam bądź jeszcze dotyczy wykonywania tych czynności na komputerze z linuksem, z tego prostego powodu, że windowsa nie mam, nie rozumiem, nie potrafię!

Niestety, oficjalna, stabilna wersja Kamikaze (Kamikaze to nazwa aktualnie rozwijanej gałęzi OpenWrt) nie obsługuje ADM5120P, musimy więc ściągnąć niestabilną wersję przez Subversion.

# mkdir openwrt
# cd openwrt
# svn checkout https://svn.openwrt.org/openwrt/trunk kamikaze

Ściągniemy jeszcze paczki z oprogramowaniem:
Czytaj dalej!


Edimax BR-6104K Wszystkie

Witam!

Tak jak wcześniej obiecywałem, dzisiaj napiszę jak wyposażyć płytę główną BR-6104K w port szeregowy!

Na szczęście, dzięki temu, że procesor ADM5120P wyposażony został w interfejs UART a producent zdecydował się wyprowadzić go na płytkę i zrobił nawet pady pod gniazdo, jest to zadanie banalne!

Na zdjęciu widzimy miejsce pod gniazdo JP2 (2 rzędy po 4 pady) gdzie piny spełniają funkcje:

Pin 1 Rx
Pin 2 + 3,3V
Piny 3-6 Nie podłączone
Pin 7 Tx
Pin 8 GND – Masa

W pady te należy wlutować goldpiny (2 rzędy po 4):

I tutaj nasza praca (jeśli chodzi o modyfikację płytki) się kończy mamy łatwo dostępne gniazdo UART.

Niestety UART to nie to samo co RS232. Procesor w naszym komputerze działa ze standardowym napięciem 3,3V i takie też napięcia występują na naszym gnieździe, natomiast RS232 wykorzystuje napięcia +/- 15V, więc bezpośrednie połączenie grozi uszkodzeniem komputera. Aby temu zapobiec, należy wykonać uład dostosowujący napięcia, można to zrobić np. z pomocą scalaczka MAX3232 lub podobnego, albo użyć gotowego rozwiązania, jak uczyniłem to ja!

Znalazłem w trzewiach szafy takie urządzonko:

Jest to stacja dokująca do starego Siemensa SL45i
Czytaj dalej!


Edimax BR-6104K Wszystkie

Witam ponownie na moim cudownym blogu!

Dzisiaj postanowiłem pochwalić się nowym komputerem w mojej ekskluzywnej kolekcji!

Najpierw coś o jego parametrach:

  • procesor: ADM5120P firmy infineon (datasheet)
  • 16 MB ram
  • 2 MB FLASH
  • 5 portów ethernet
  • bezgłośne działanie – brak jakichkolwiek wentylatorów
  • 11 portów wejścia/wyjścia
  • niewielkie rozmiary
  • designed for linux

Po małym hardware hackingu dostępne są:

  • port szeregowy (drugi dostępny po trochę większym hackingu)
  • port usb
  • interfejs JTAG
  • i kto wie co jeszcze!

Komputer ten doskonale nadaje się na domowy serwer (http, ftp, nfs itd.), router, przedłużacz portu szeregowego, po podłączeniu czujników może być stacją pogody z interfejsem www, itp. itd. randez vous., kgb.

Maszyna ta kosztuje na rynku wtórnym ok 40pln i sprzedawana jest z dedykowanym oprogramowaniem jako router Edimax BR-6104K :)

Oto kilka zdjęć maszynki:

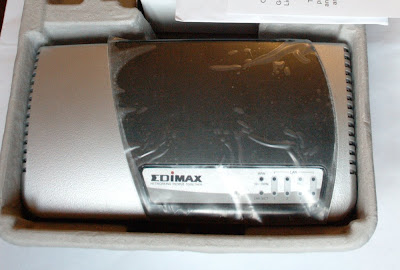

Opakowanie:

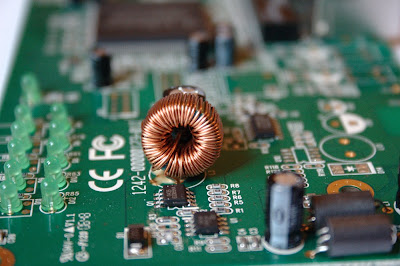

Po zdjęciu obudowy:

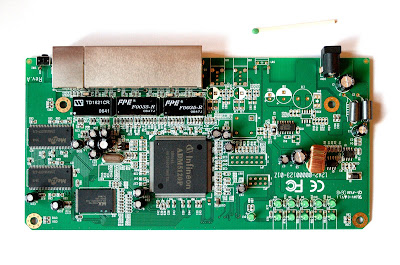

Strona elementów:

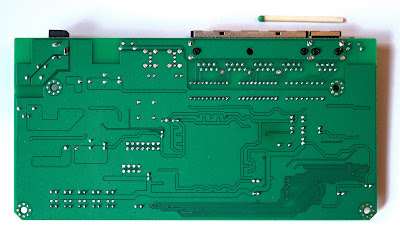

Strona nie elementów:
Czytaj dalej!
